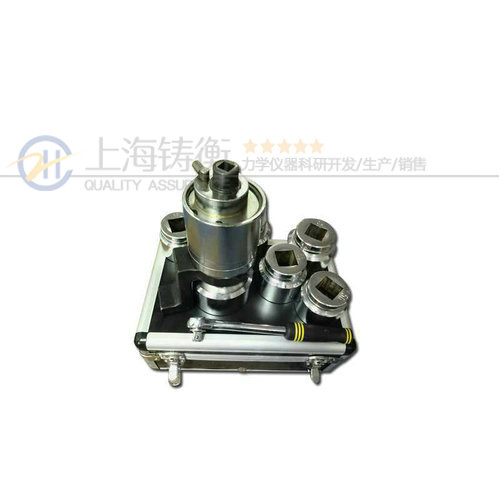

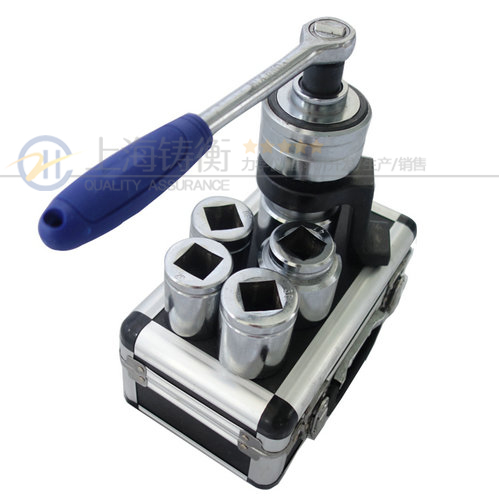

扭矩1000NM力矩倍增器,螺母尺寸S30-S46力矩倍增器
|
SSGBZQ系列力矩倍增器 |
||||||||
|
规格型号 |
SGBZQ-15 |
SGBZQ-20 |
SGBZQ-35 |
SGBZQ-55 |
SGBZQ-75 |
SGBZQ-100 |
SGBZQ-150 |
SGBZQ-200 |
|
螺栓直径 |
M20-M30 |
M22-M36 |
M30-M45 |
M36-M52 |
M42-M60 |
M52-M72 |
M60-M80 |
M72-M95 |
|
螺母对边尺寸 |
S30-S46 |
S32-S55 |
S46-S70 |
S55-S80 |
S65-S90 |
S80-S105 |
S90-S115 |
S105-S135 |
|
输入方轴 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
|
输出方轴 |
25 |
25 |
30 |
35 |
40 |
50 |
55 |
55 |
|
传动比 |
1 ：4 |
1 ：16 |
1 ：20 |
1 ：23 |
1 ：25 |
1 ：67 |
1 ：75 |
1：75 |
|
重量kg |
2.6 |
3.9 |
5.5 |
7.5 |
10 |
17 |
25 |
35 |
|
最大扭力Nm |
1000 |
1500 |
2500 |
4000 |
5500 |
7500 |
11000 |
15000 |
扭力倍增器的使用注意事项 ：
（1）需注意配合的扭力扳手的扭矩值,请勿过载使用。
（2）尽量保持扭力扳手驱动头、倍增器和被锁物同轴线对准。
（3）尽量保持反作用力臂与抵挡物可靠的平面接触。
（4）尽量保持反作用力与反作用力臂成直角。
（5）反作用力点应尽量远离倍增器，并在安全三角区内。
（6）基于安全考虑，不容许使用双臂或平衡式反作用力臂。
（7）要取下倍增器，先移去扭力扳手和拨动反回弹装置，切忌敲打
产品特点：
采用高能行星变速机构作为主传动，体积小，重量轻，由于变速比大，输入较小力量就能产生很大的输出扭矩，反作用支脚可360o任意调换位置；操作人员只需施加很小的力，即可得到1-28倍的输出力矩.配套扭力扳手根据传动比预置好扭力,达到相应的预紧扭矩，能自动发出讯号“嗒”的一声报警，同时伴有明显的手感振动,从而轻捷的完成螺栓螺母的紧固拆卸工作。
扭矩1000NM力矩倍增器,螺母尺寸S30-S46力矩倍增器
